Punkt Editor: Taktische Grafiken bearbeiten

Das Unterfenster von symbol.army zum Zeichnen taktischer Grafiken: Referenzpunkte hinzufügen, verschieben und löschen.

Übersicht

Taktische Grafiken – Linien, Flächen, Pfeile, Korridore – werden durch Referenzpunkte definiert. Im Punkt-Editor formen Sie eine Grafik, indem Sie diese Punkte verschieben und, wo die Grafik es erlaubt, Punkte hinzufügen oder entfernen.

Editor öffnen

Klicken Sie im Hauptfenster unten rechts auf die Schaltfläche Punkt-Editor:

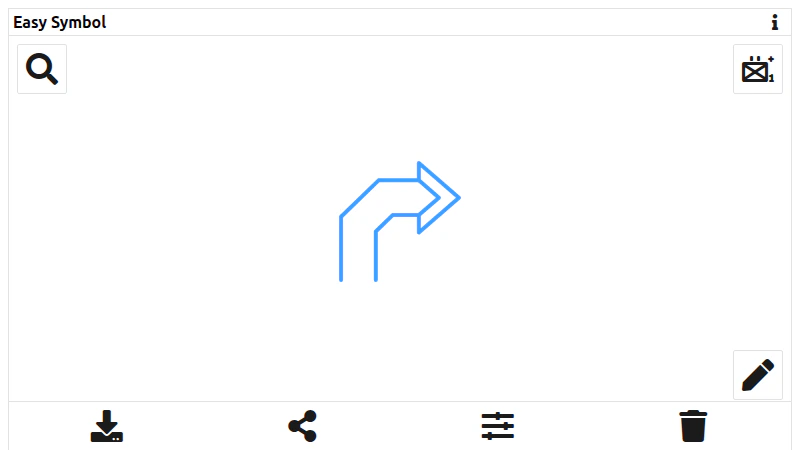

Hauptfenster mit der taktischen Grafik und dem Mauszeiger auf der Schaltfläche 'Punkt-Editor' unten rechts

Layout

Der Punkt-Editor zeigt die Grafik mit einer Markierung auf jedem Referenzpunkt. Alle Punktregeln des militärischen Symbolstandards MIL-STD-2525 werden berücksichtigt: Eine Grafik behält immer mindestens ihre Mindestanzahl an Punkten, und Grafiken mit einer festen Punktzahl können weder mehr noch weniger Punkte erhalten.

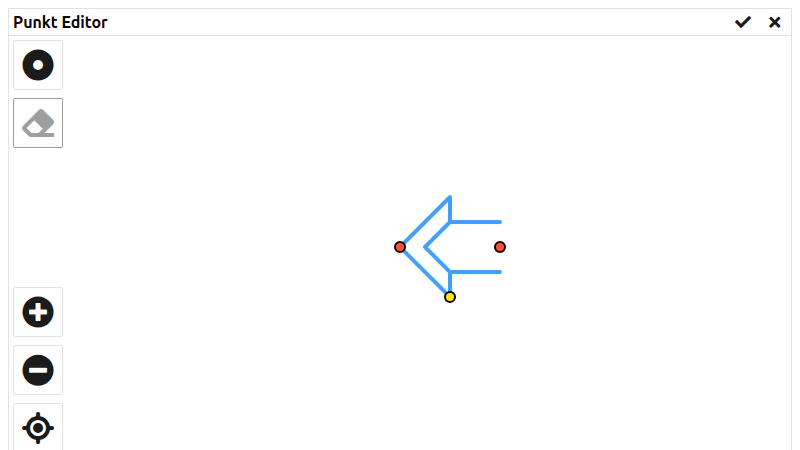

Punkt-Editor mit den drei Referenzpunkt-Markierungen der Grafik und der Werkzeugleiste links

Punkte und Grafik verschieben

AktionErgebnis
Eine Punktmarkierung ziehenVerschiebt diesen Referenzpunkt
Die Grafik zwischen den Markierungen ziehenVerschiebt die ganze Grafik

Auf einem Touchscreen werden die Markierungen grösser dargestellt, damit sie sich mit dem Finger leichter treffen lassen.

Mauszeiger auf der Punktmarkierung oben rechts, eingerahmt, vor dem Ziehen Dieselbe Markierung nach oben rechts gezogen, die Grafik hat eine neue Form

Funktionen

Welche Schaltflächen verfügbar sind, hängt von den Regeln der gewählten Grafik ab:

IconFunktionBeschreibung
Military Symbol Generator - Punkt-Editor - Neuen Punkt einfügenNeuen Punkt einfügenSchaltet den Einfügemodus ein: Jeder Klick auf die Grafik fügt dort einen neuen Punkt hinzu. Klicken Sie erneut auf die Schaltfläche, um den Modus auszuschalten. Nicht verfügbar für Grafiken mit fester Punktzahl.
Military Symbol Generator - Punkt-Editor - Punkt löschenPunkt löschenSchaltet den Löschmodus ein: Jeder Klick auf eine Punktmarkierung entfernt diesen Punkt. Nicht verfügbar, sobald die Grafik ihre Mindestanzahl an Punkten hat.
Military Symbol Generator - Punkt-Editor - VergrössernVergrössernVergrössert die Grafik.
Military Symbol Generator - Punkt-Editor - VerkleinernVerkleinernVerkleinert die Grafik.
Military Symbol Generator - Punkt-Editor - Grafik zentrierenGrafik zentrierenBringt die Grafik zurück in die Mitte des Editors.
Hinweis: Vergrössern und Verkleinern ändern die Grösse der Grafik selbst, nicht nur die Ansicht: Die gezoomte Grafik erscheint im Hauptfenster und im Download. Zoomen, Zentrieren, Einfügen und Löschen werden nur für taktische Grafiken angeboten – ein 1-Punkt-Symbol kann nur verschoben werden.

Tastatur

Statt der Schaltflächen können Sie beim Klicken eine Taste gedrückt halten:

Gedrückte TasteModus
CtrlEinfügen: Ein Klick auf die Grafik fügt einen Punkt hinzu
ShiftLöschen: Ein Klick auf eine Punktmarkierung entfernt sie

Der Modus gilt, solange die Taste gedrückt bleibt. Werden beide Tasten gehalten, hat Shift (Löschen) Vorrang.

Mauszeiger auf der oberen Kante bei gehaltener Ctrl-Taste, eingerahmt, vor dem Klick Neue Punktmarkierung auf der oberen Kante nach dem Ctrl-Klick

Editor schliessen

Die beiden Schaltflächen in der Titelleiste schliessen den Punkt-Editor:

Titelleiste des Punkt-Editors: Nummer 1 auf der Übernehmen-Schaltfläche, Nummer 2 auf der Abbrechen-Schaltfläche
IconFunktion
Die geänderten Referenzpunkte übernehmen und zum Hauptfenster zurückkehren
Den Punkt-Editor schliessen und zum Hauptfenster zurückkehren (keine Änderungen übernommen)

Nummer 1 kennzeichnet die erste Schaltfläche der Tabelle, Nummer 2 die zweite.
