Symbol Editor: Militärsymbole bearbeiten
Der Editor zum Festlegen der Attribute und Modifikatoren von Militärsymbolen und taktischen Grafiken in symbol.army.
Übersicht
Öffnen Sie den MSS-Symbol-Editor mit seiner Schaltfläche oben rechts im Hauptfenster:
Der Editor hat drei Registerkarten, die Sie am unteren Fensterrand auswählen:
| Bearbeiten | Modifikatoren und Attribute des Symbols festlegen |
| Vorschau | Zeigt das Symbol mit seinen generierten Bezeichnungen und seiner Stellung in der Symbolhierarchie |
| Über MSS | Listet die Versionen des MSS Web Service und der MSS Library auf, welche die Webanwendung verwendet |
Schliessen Sie den Editor mit den Schaltflächen in seiner Titelleiste: übernimmt die Änderungen für das Symbol im Hauptfenster, verwirft sie.
Registerkarte “Bearbeiten”
“Bearbeiten” ist die Hauptregisterkarte. Sie bietet alles, um das Symbol anzupassen, gegliedert in die Menüs am oberen Rand der Registerkarte. Es werden nur die Menüs und Einträge angezeigt, die das gewählte Symbol unterstützt.

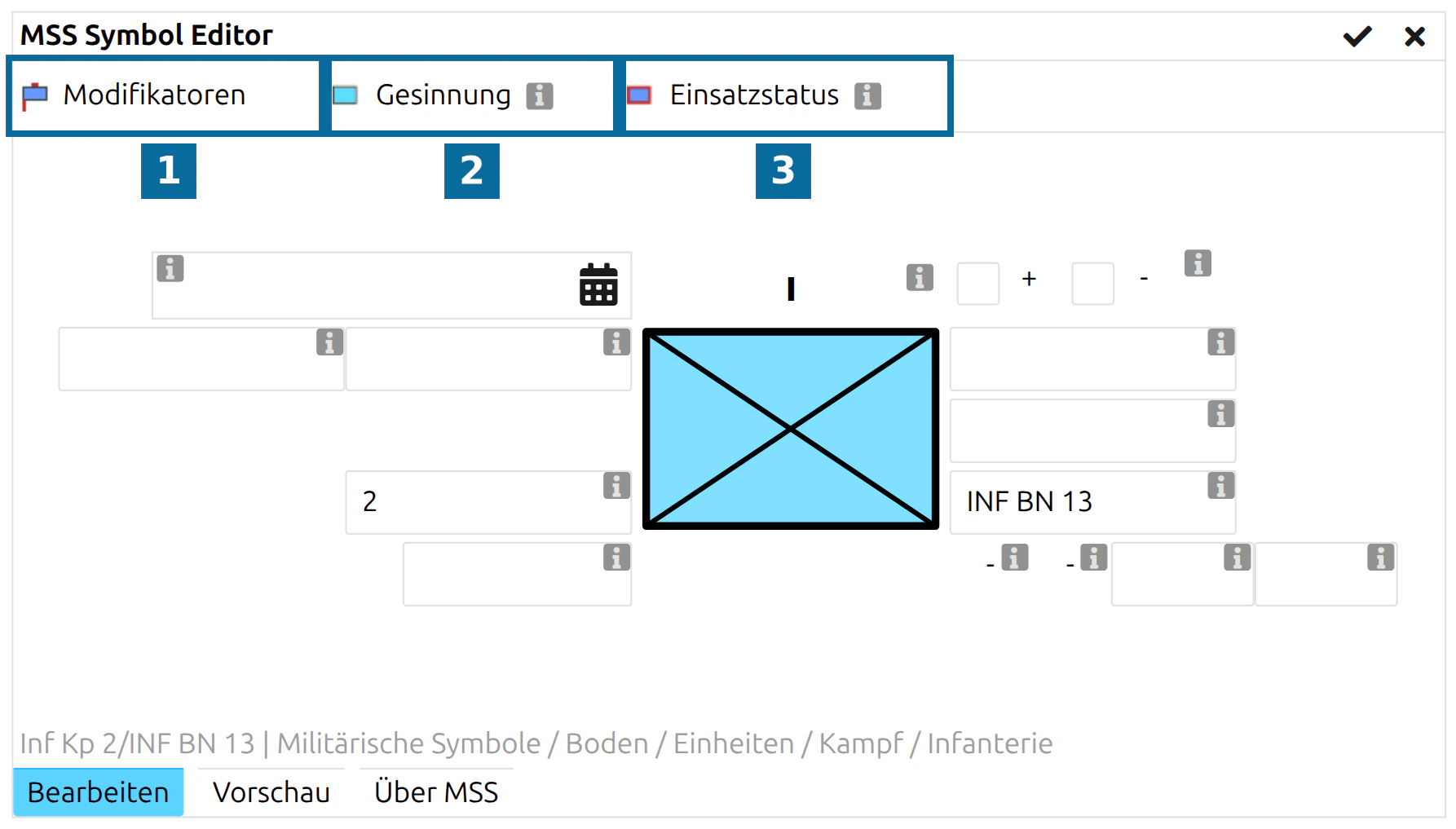

Die Zahlen 1 bis 3 im Bild markieren die Menüs, die in den folgenden Abschnitten beschrieben sind.
1. Modifikatoren
Das Menü Modifikatoren listet alle Modifikatoren auf, die das Symbol unterstützt. Wählen Sie einen Modifikator mit einem einzigen Klick an oder ab. Der Symbol Editor folgt der Definition im MIL-STD-2525 für Position, Verfügbarkeit und Länge jedes Modifikators.
2. Gesinnung
Das Menü Gesinnung legt die Gesinnung des Symbols fest (Freund, Feind, Neutral, Unbekannt, Vermutlich Freund, Vermutlich Feind, …). Wählen Sie sie mit einem einzigen Klick aus:
3. Einsatzstatus
Das Menü Einsatzstatus legt den Status des Symbols fest: Geplant / Erwartet, Aktuell, Beschädigt oder Zerstört. Wo das Symbol es unterstützt, enthält es auch den Beschädigungsstatus und die Anzeige «Funk ausgefallen» (Radio Kill):
4. Textmodifikatoren
Sie bearbeiten die Textmodifikatoren direkt im Editor. Bei einem 1-Punkt-Symbol sind sie rund um das Symbol angeordnet, und zwar an der Position, die der Standard dafür festlegt; bei einer taktischen Grafik sind sie neben der Grafik aufgelistet. Klicken Sie auf die Schaltfläche i eines Modifikators, um zu lesen, wofür er dient:
Je nach Modifikator ist das Feld ein Text, eine Zahl, ein Datum mit Uhrzeit, eine Auswahlliste oder eine Farbe:
| Feldtyp | Bedienung |
|---|---|
| Text | Der Text wird übernommen, wenn Sie Enter drücken oder das Feld verlassen. Mehrzeilige Felder zeigen die Anzahl der verwendeten Zeichen und das Maximum an. |
| Zahl | Geben Sie einen Wert ein; Default Value (Standardwert) stellt den Standardwert wieder her. |
| Datum und Uhrzeit | Wählen Sie ein Datum im Kalender; Now (Jetzt) fügt das aktuelle Datum mit Uhrzeit ein, Clear (Löschen) leert das Feld. Das Anzeigeformat legen Sie unter Symbol Format fest. |
| Auswahl | Wählen Sie einen Eintrag aus der Liste (Select…), oder mehrere, wenn der Modifikator dies erlaubt. |
| Farbe | Geben Sie einen Hex-Wert ein, verwenden Sie die Farbauswahl oder eine der häufig verwendeten Farben; Reset to default color (Auf Standardfarbe zurücksetzen) stellt die Standardfarbe wieder her. |
Auf einem kleinen Bildschirm (unter 600 Pixel Breite) öffnet sich jeder Modifikator in einem eigenen Dialog.

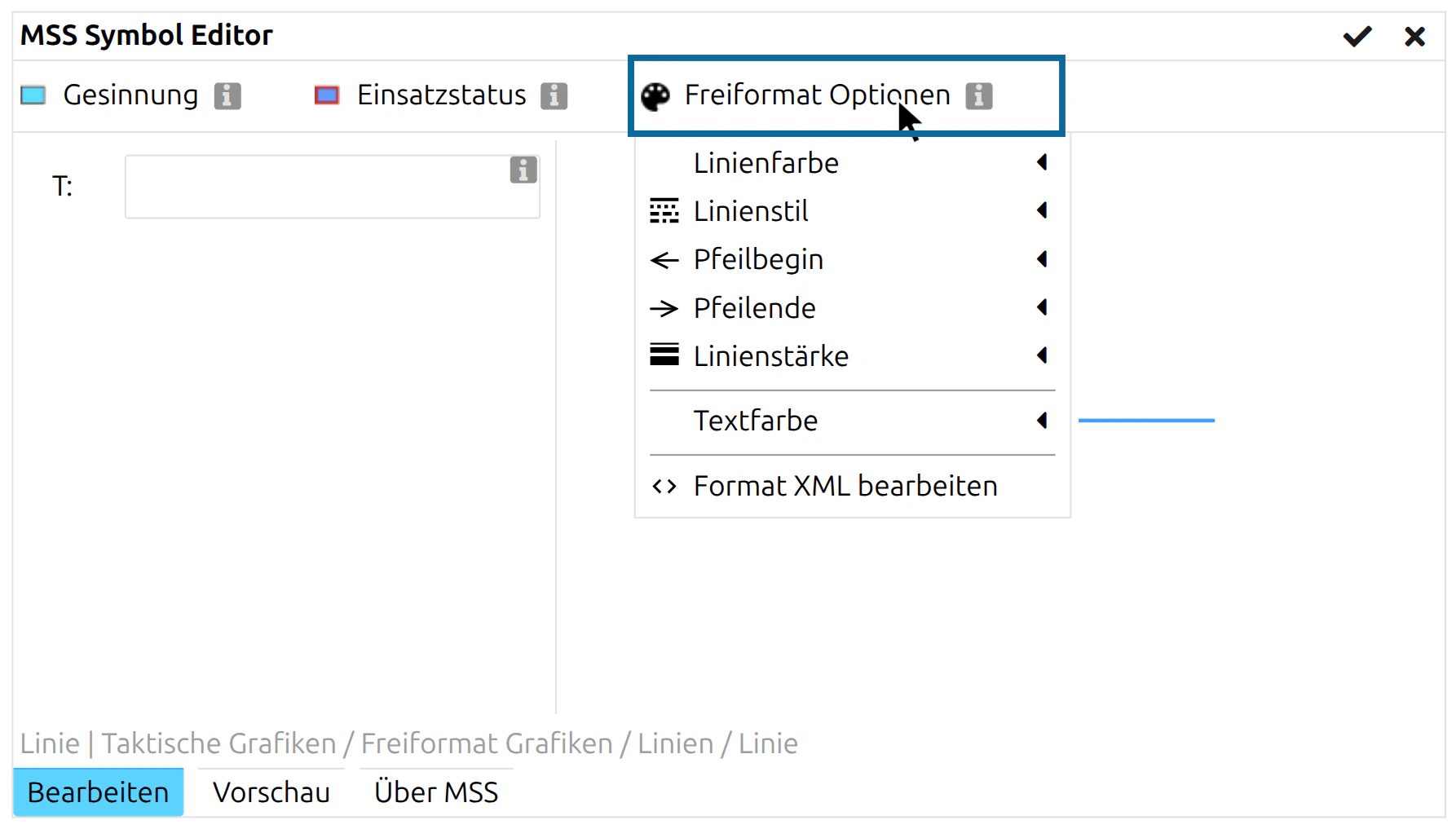

5. Freiformat Optionen
Einige taktische Grafiken, zum Beispiel Freiformlinien und -flächen, können frei gestaltet werden. Für diese Grafiken bietet das Menü Freiformat Optionen Folgendes:
| Gruppe | Optionen |
|---|---|
| Fläche | Fill Color (Füllfarbe), Fill Style (Füllmuster), Fill Transparency (Füllungstransparenz) |
| Linie | Line Color (Linienfarbe), Line Style (Linienstil), Line Width (Linienbreite) |
| Pfeile | Begin Arrow (Anfangspfeil), End Arrow (Endpfeil) |
| Text | Text Color (Textfarbe), Text Font (Schriftart) |
Für Freitext steht ein Texteditor mit Fett, Kursiv, Unterstrichen, Durchgestrichen, Schriftgrösse, Ausrichtung und Aufzählungslisten zur Verfügung. Edit Format XML (Format-XML bearbeiten) gibt direkten Zugriff auf die Formatdefinition, nur für erfahrene Benutzer.

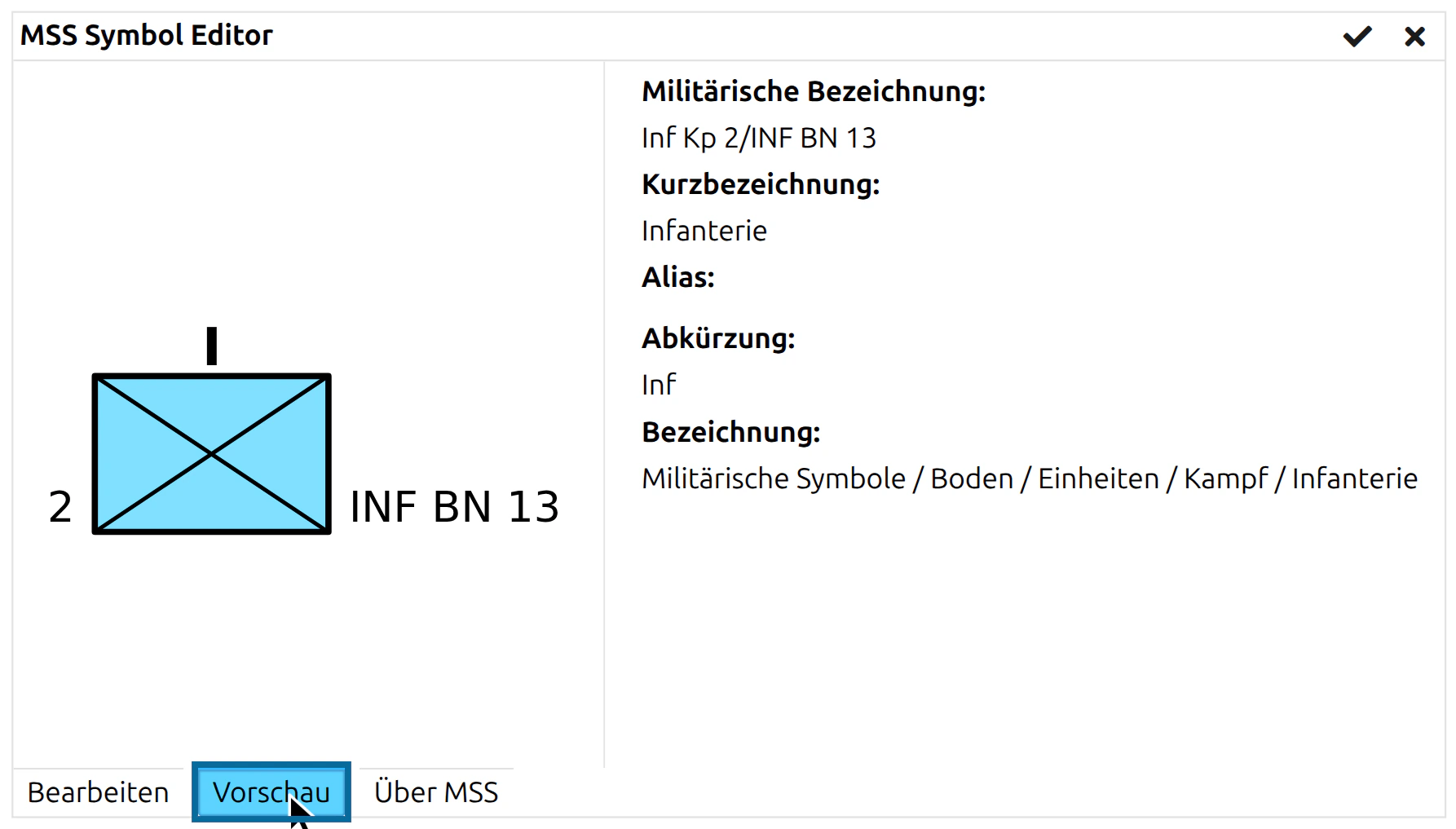

Registerkarte “Vorschau”
Diese Registerkarte zeigt eine Vorschau des militärischen Symbols zusammen mit zusätzlichen Informationen.
Das Symbol wird auf der linken Seite angezeigt, die dynamisch generierten Bezeichnungen auf der rechten Seite:
| Militärische Bezeichnung | Generierte Abkürzung des militärischen Symbols, einschliesslich seiner Modifikatoren |
| Kurzbezeichnung | Name des Basissymbols gemäss dem Symbolstandard |
| Alias | Andere Namen oder Bezeichnung der Ausrüstung des Symbols |
| Abkürzung | Abkürzung des Basissymbols gemäss dem Symbolstandard |
| Vollständige Bezeichnung | Vollständiger Hierarchiename gemäss MIL-STD-2525 |

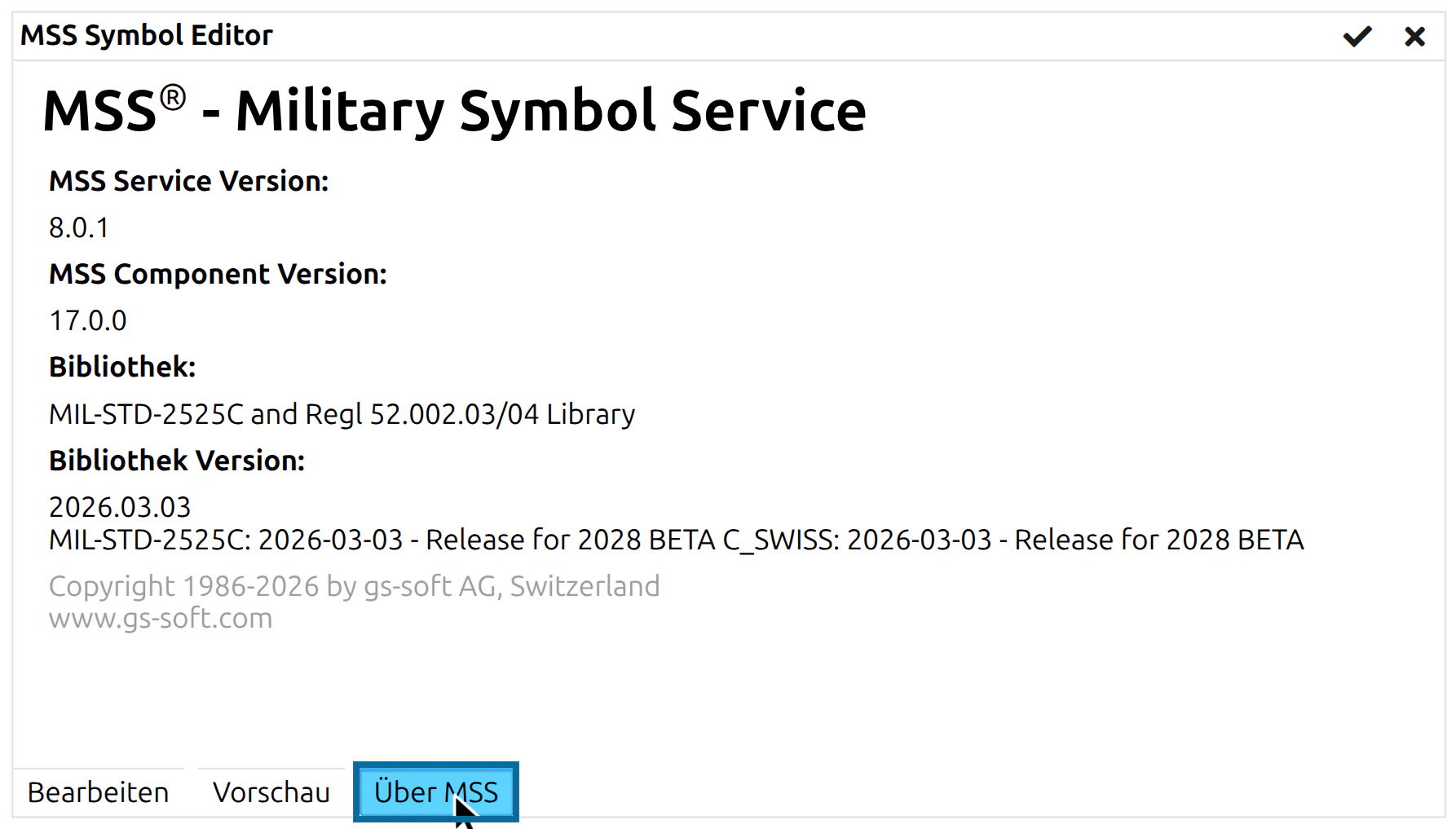

Registerkarte “Über MSS”
Diese Registerkarte zeigt die Versionen der Komponenten, die die Symbole darstellen: MSS-Service-Version, MSS-Komponenten-Version, Library und Library Version. Bitte geben Sie diese Angaben an, wenn Sie ein Problem melden.
