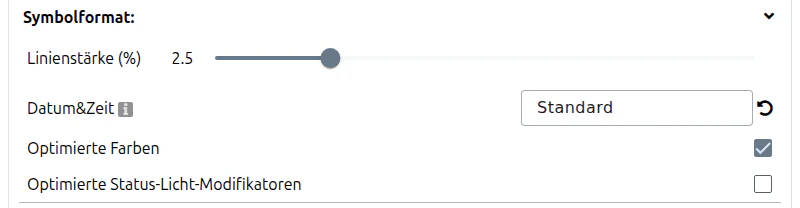

Symbolformat
Dieser Abschnitt beschreibt die Einstellungen und Optionen für die Formatierung in symbol.army.
Übersicht
Im Bereich Symbolformat der Optionen passen Sie das Aussehen aller Symbole Ihren Anforderungen an. Jede Änderung wird sofort übernommen — sowohl beim Symbol im Hauptfenster als auch bei jedem Download. Die unten genannten Standardwerte gelten für den Arbeitsmodus International; der Arbeitsmodus Erweitert verwendet teilweise andere Standardwerte (zum Beispiel beim Datums- und Zeitformat).
Linienstärke
Die Linienstärke wird in % der Symbolgrösse angegeben, von 0.5% bis 10%. Standard ist 2.5%.
 |  |
|---|---|
| 2.5% | 4% |
Datum&Zeit
Das Format von Datums- und Zeitmodifikatoren (zum Beispiel der Datum-Zeit-Gruppe einer Einheit). Wählen Sie eine Voreinstellung aus der Liste oder geben Sie ein eigenes Format ein.
| Voreinstellung | Format | Hinweis |
|---|---|---|
| Standard | (leer) | Die Datum-Zeit-Gruppe nach MIL-STD-2525C: Tag, Stunde, Minute, Sekunde, Zeitzonenbuchstabe, Monat in Grossbuchstaben, Jahr — zum Beispiel 01120000ZOCT26. Standard im Arbeitsmodus International. |
| DTG (voll) | ddhhmmsswmmmyy | Wie oben, mit Monat in Gross-/Kleinschreibung (Oct) |
| DTG (kurz) | ddhhmmwmmmyy | Ohne Sekunden |
| DTG (Zeit) | ddhhmmw | Nur Tag und Uhrzeit |
hh:mm:ss dd/mm/yy | Standard im Arbeitsmodus Erweitert | |
hh:mm:ss, dd/mm/yy, dd/mm/yyyy, … | Weitere Voreinstellungen in der Liste |
Für ein eigenes Format können folgende Zeichen verwendet werden:
| Zeichen | Beschreibung |
|---|---|
| Jahr | |
| yy | Jahr mit 2 Stellen (00-99) |
| yyyy | Jahr mit 4 Stellen (0000-9999) |
| Monat | |
| m | Monat als Zahl ohne führende Null (1-12) |
| mm | Monat als Zahl mit führender Null (01-12) |
| mmm | Name des Monats als Abkürzung (abhängig vom Server, z.B. Jan) |
| mmmm | Name des Monats (abhängig vom Server, z.B. Januar) |
| Tag | |
| d | Tag als Zahl ohne führende Null (1-31) |
| dd | Tag als Zahl mit führender Null (01-31) |
| ddd | Name des Tages als Abkürzung (abhängig vom Server, z.B. Sa.) |
| dddd | Name des Tages (abhängig vom Server, z.B. Samstag) |
| Stunde | |
| h | Stunde ohne führende Null (0-23) |
| hh | Stunde mit führender Null (00-23) |
| am/pm | Die Zeit wird im 12-Stunden-Format angezeigt |
| a/p | Die Zeit wird im 12-Stunden-Format angezeigt |
| Minute | |
| n | Minute ohne führende Null (0-59) |
| nn | Minute mit führender Null (00-59) |
| Sekunde | |
| s | Sekunde ohne führende Null (0-59) |
| ss | Sekunde mit führender Null (00-59) |
| Zeitzone | |
| w | Militärischer Zeitzonenbuchstabe (Z = UTC, A = UTC+1, … M = UTC+12, N = UTC−1, … Y = UTC−12; J wird nicht verwendet) |
| ww | Zeitzone als GMT-Abweichung, z.B. GMT+1 |
| www | Zeitzone als UTC-Abweichung, z.B. UTC+1 |
| @Buchstabe | Am Anfang des Formats: die Zeit zuerst in diese Zeitzone umrechnen, z.B. @A |
| ;Sprache | Am Ende des Formats: Sprache der Monats- und Tagesnamen — ;en (Standard), ;de, ;fr oder ;it |
| Trennzeichen | |
| : | Zeittrennzeichen gemäss den Ländereinstellungen des Servers |
| / | Datumstrennzeichen gemäss den Ländereinstellungen des Servers |
| ‘Xyz’ | Zeichen, die in doppelte oder einfache Anführungszeichen eingeschlossen sind, werden als Text angezeigt |
| Lokale Datums- und Zeitformate | |
| ddddd | Kurzes Datumsformat des Servers verwenden |
| dddddd | Langes Datumsformat des Servers verwenden |
| t | Kurzes Zeitformat des Servers verwenden |
| tt | Langes Zeitformat des Servers verwenden |
Optimierte Farben
Bei nicht gefüllten Symbolen wird die Linienfarbe für bessere Lesbarkeit optimiert. Standard: ein.
Optimierte Status-Licht-Modifikatoren
Ist der Modifikator ‘Op Status und Handlungsbedarf’ gesetzt, wird das Statussymbol bei aktiviertem Kontrollkästchen grösser dargestellt. Standard: aus (im Arbeitsmodus Erweitert ein).

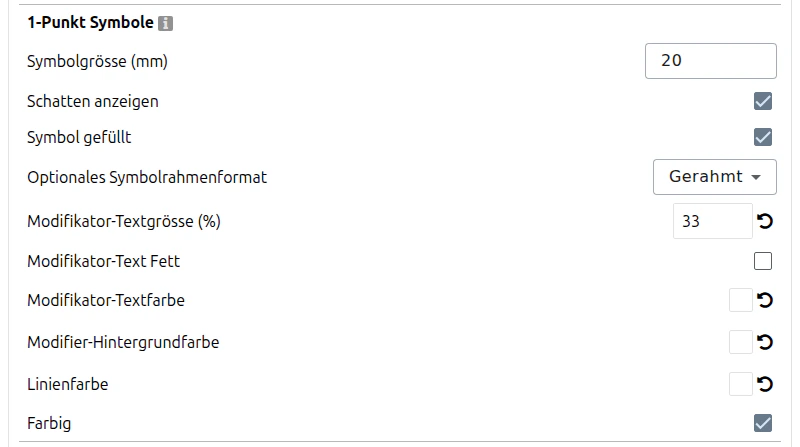

1-Punkt Symbole
Einstellungen für 1-Punkt-Symbole wie Einheiten, Anlagen und Ausrüstung.
Symbolgrösse
Die Höhe des Grundrahmens des Symbols, in Millimetern. Wählen Sie 10, 15, 20 oder 25 mm, oder geben Sie einen Wert von 0.1 bis 99 mm ein. Standard ist 20 mm.
Die Symbolgrösse legt fest, wie gross das Symbol im Hauptfenster dargestellt wird (in der Darstellung Vektorgrafik (SVG)). Die Grösse eines heruntergeladenen Bildes wird separat unter Exportformat festgelegt.
Schatten anzeigen
Ist das Kontrollkästchen aktiviert, wirft der Grundrahmen des Symbols einen Schatten. Standard: ein.
|  |
|---|---|
| Schatten | Kein Schatten |
Symbol gefüllt
Ist das Kontrollkästchen aktiviert, wird der Grundrahmen des Symbols ausgefüllt. Standard: ein. Ist Farbig eingeschaltet, hat die Füllung die Farbe der Gesinnung:
| Gesinnung | Füllfarbe |
|---|---|
| Freund, Vermutlich Freund, Übung Freund, Übung Vermutlich Freund | Hellblau (#80E0FF) |
| Feind, Vermutlich Feind, Übung Vermutlich Feind, Übung Feind | Hellrot (#FF8080) |
| Neutral, Übung Neutral | Hellgrün (#AAFFAA) |
| Unbekannt, In Arbeit, Übung Unbekannt, Übung In Arbeit | Hellgelb (#FFFF80) |
Ist Farbig ausgeschaltet, ist die Füllung weiss. Ohne Symbol gefüllt bleibt der Rahmen leer.
|  |
|---|---|
| Gefüllt | Nicht gefüllt |
Optionales Symbolrahmenformat
Einige Symbole können mit oder ohne Rahmen gezeichnet werden — vor allem Ausrüstung. Die Symbolbibliothek legt für jedes Symbol fest, ob der Rahmen fest oder optional ist. Wählen Sie Mit Rahmen (Standard) oder Ohne Rahmen: Ohne Rahmen wirkt sich nur auf Symbole mit optionalem Rahmen aus; alle anderen Symbole behalten ihren Gesinnungsrahmen.
Modifikator-Textgrösse
Hier können Sie die Textgrösse der Modifikatoren rund um das Symbol verändern. Der Wert entspricht % der Höhe des Grundsymbols, von 1% bis 99%. Der Standardwert ist 33%.
 |  |
|---|---|
| Textgrösse 33% | Textgrösse 60% |
Modifikator-Text Fett
Ist dieses Kontrollkästchen aktiviert, werden die Modifikator-Texte fett dargestellt. Standard: aus.
|  |
|---|---|
| Normal | Fett |
Modifikator-Textfarbe
Legt die Farbe der Modifikator-Texte fest. Standardmässig wird die Farbe automatisch gewählt.
|  |
|---|---|
| Standard | Blauer Text |
Modifikator-Hintergrundfarbe
Legt eine Hintergrundfarbe hinter den Modifikator-Texten fest, damit sie auf anderen Grafiken lesbar bleiben. Standardmässig wird die Farbe automatisch gewählt.
Linienfarbe
Legt die Farbe der Symbollinien fest. Standardmässig wird die Farbe automatisch gewählt.
|  |
|---|---|
| Standard | Rote Linien |
Farbig
Legt fest, ob das Symbol farbig oder schwarzweiss dargestellt wird. Bei Schwarzweiss sind Linien und Texte schwarz und die Füllung ist weiss. Standard: ein.
|  |
|---|---|
| Standard | Nicht farbig |

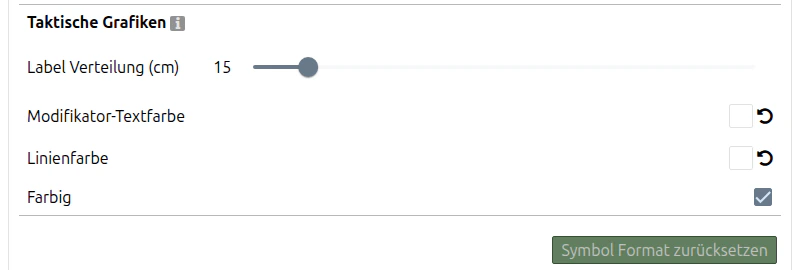

Taktische Grafiken
Einstellungen für taktische Grafiken — Symbole mit mehr als einem Referenzpunkt.
Label Verteilung
Der Abstand zwischen wiederholten Textbeschriftungen entlang einer taktischen Grafik (zum Beispiel entlang einer Linie), von 5 bis 100 cm. Standard ist 15 cm.
Modifikator-Textfarbe (Taktische Grafiken)
Legt die Farbe der Modifikator-Texte von taktischen Grafiken fest. Standardmässig wird die Farbe automatisch gewählt.
Linienfarbe (Taktische Grafiken)
Legt die Farbe der Linien von taktischen Grafiken fest. Standardmässig wird die Farbe automatisch gewählt.
Farbig (Taktische Grafiken)
Legt fest, ob taktische Grafiken farbig oder schwarzweiss dargestellt werden. Standard: ein.
Symbol Format zurücksetzen
Symbol Format zurücksetzen setzt alle Optionen des Symbolformats auf ihre Standardwerte zurück. Die Schaltfläche ist deaktiviert, solange alle Optionen bereits den Standardwert haben. Eine einzelne Option kann auch mit dem Symbol zum Zurücksetzen daneben zurückgesetzt werden.
