Point Editor

La sous-fenêtre de symbol.army pour dessiner des graphiques tactiques : ajouter, déplacer et supprimer leurs points de référence.

Vue d’ensemble

Les graphiques tactiques (lignes, zones, flèches, couloirs) sont définis par des points de référence. Le Point Editor permet de façonner un graphique en déplaçant ces points et, lorsque le graphique le permet, en ajoutant ou en supprimant des points.

Ouvrir l’éditeur

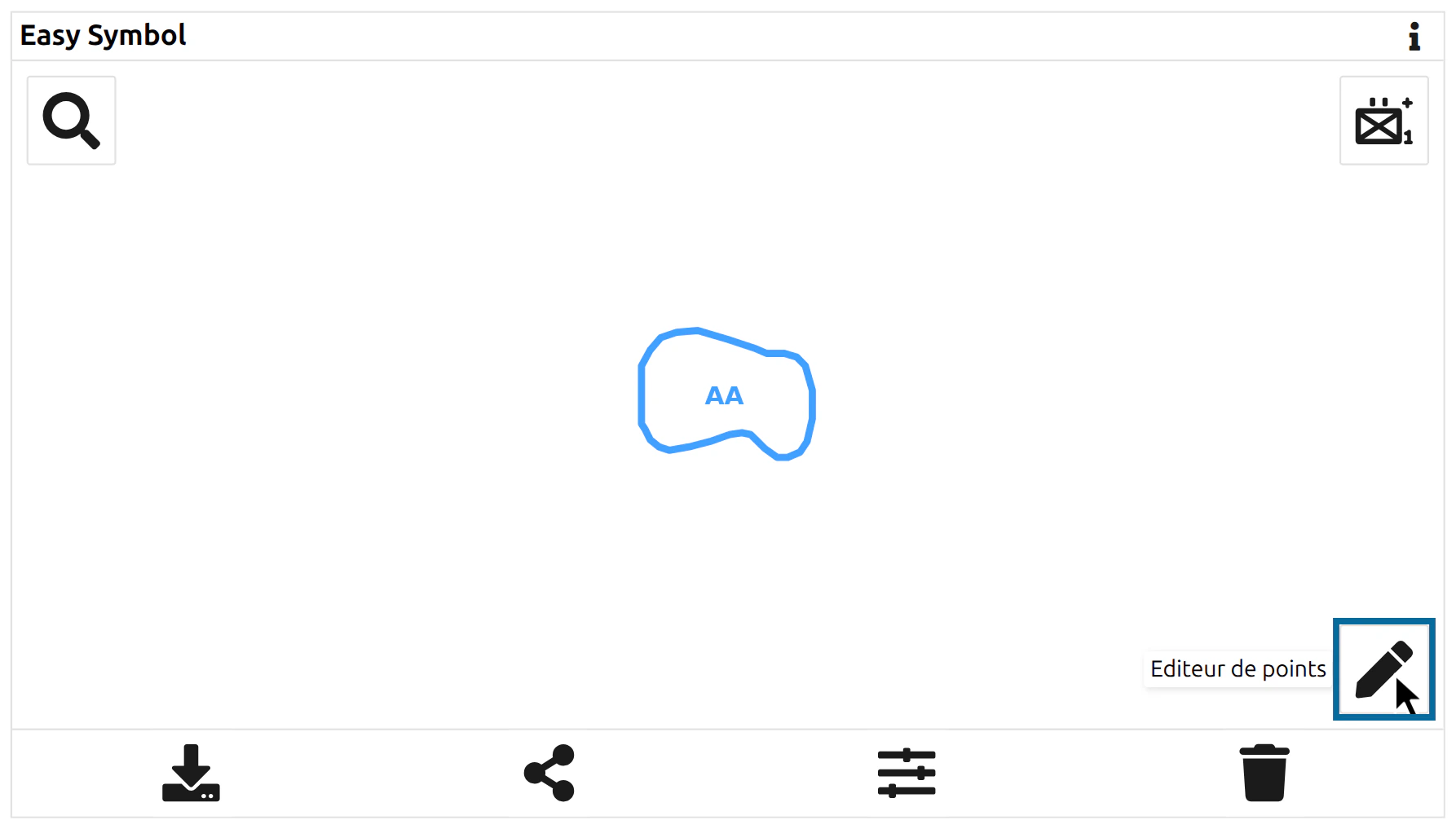

Cliquez sur le bouton Editeur de points (« Point Editor ») en bas à droite de la fenêtre principale :

Comment ouvrir le Point Editor dans le Military Symbol Generator

Disposition

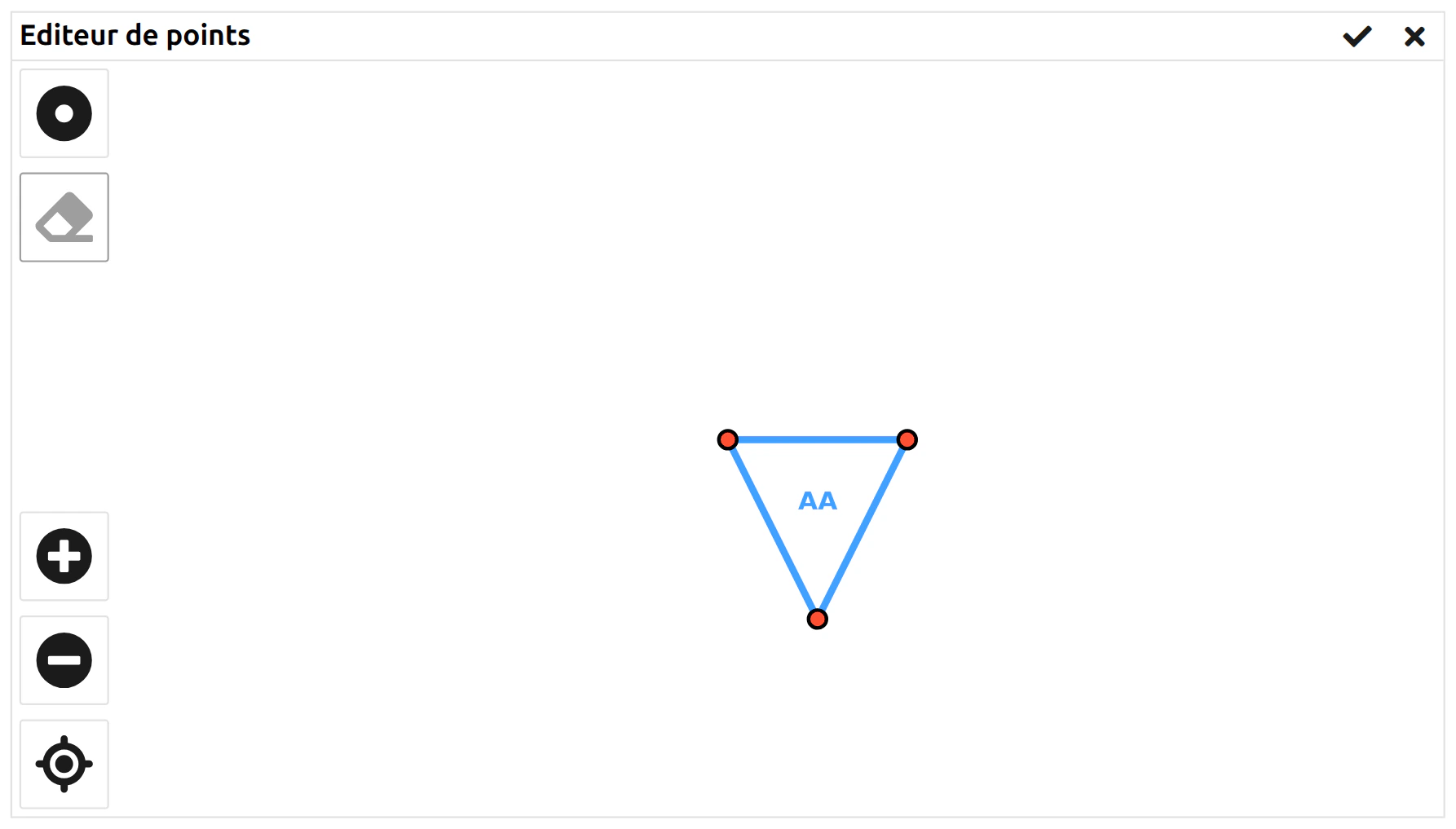

Le Point Editor affiche le graphique avec un marqueur sur chaque point de référence. Toutes les règles de points de la norme de symbologie militaire MIL-STD-2525 sont respectées : un graphique conserve toujours au moins son nombre minimal de points, et les graphiques à nombre de points fixe ne peuvent avoir ni plus ni moins de points.

Point Editor dans le Military Symbol Generator

Déplacer des points et le graphique

Action	Résultat

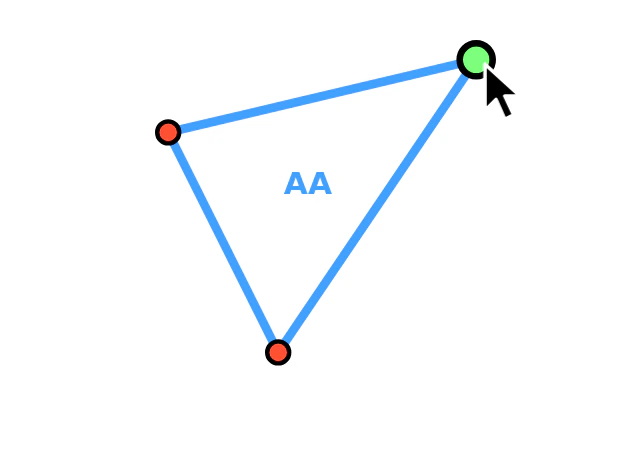

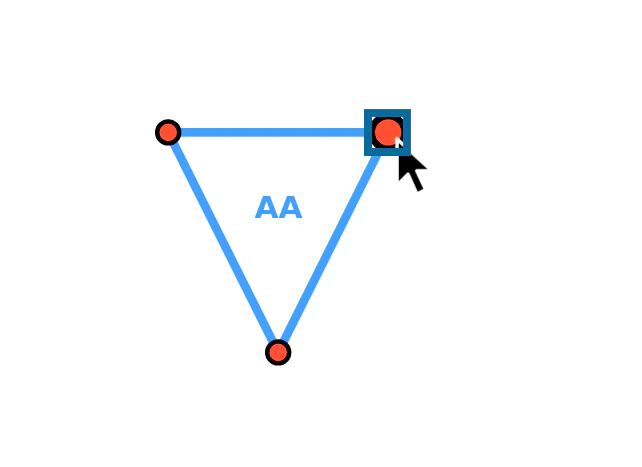

Faire glisser un marqueur de point	Déplace ce point de référence
Faire glisser le graphique entre les marqueurs	Déplace l’ensemble du graphique

Sur un écran tactile, les marqueurs sont affichés plus grands afin de les toucher plus facilement du doigt.

Fonctions

Les boutons disponibles dépendent des règles du graphique sélectionné :

Icône	Fonction	Description
	Insérer un nouveau point	Active le mode d’insertion : chaque clic sur le graphique y ajoute un nouveau point. Cliquez à nouveau sur le bouton pour désactiver le mode. Indisponible pour les graphiques à nombre de points fixe.
	Supprimer le point	Active le mode de suppression : chaque clic sur un marqueur de point supprime ce point. Indisponible lorsque le graphique a atteint son nombre minimal de points.
	Zoom avant	Agrandit le graphique.
	Zoom arrière	Réduit le graphique.
	Centrer le graphique	Ramène le graphique au centre de l’éditeur.

Astuce: Les boutons Zoom avant et Zoom arrière modifient la taille du graphique lui-même, et pas seulement l’affichage : le graphique zoomé est celui que vous obtenez dans la fenêtre principale et dans le téléchargement. Le zoom, le centrage, l’insertion et la suppression ne sont proposés que pour les graphiques tactiques : un symbole à 1 point peut seulement être déplacé.

Clavier

Au lieu des boutons, vous pouvez maintenir une touche enfoncée pendant que vous cliquez :

Touche maintenue	Mode

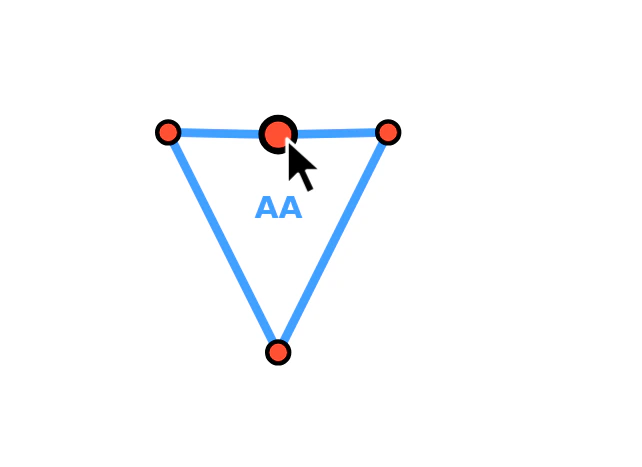

`Ctrl`	Insertion : un clic sur le graphique ajoute un point
`Shift`	Suppression : un clic sur un marqueur de point le supprime

Le mode reste actif tant que la touche est maintenue. Si les deux touches sont maintenues, Shift (suppression) l’emporte.

Fermer l’éditeur

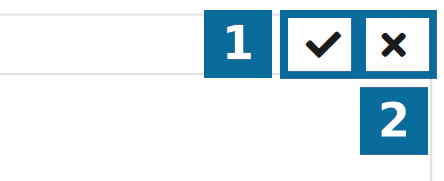

Les deux boutons de la barre de titre ferment le Point Editor :

Icône	Fonction
	Appliquer les points de référence modifiés et revenir à la fenêtre principale
	Fermer le Point Editor et revenir à la fenêtre principale (aucune modification appliquée)
