Format des symboles à 1 point : paramètres

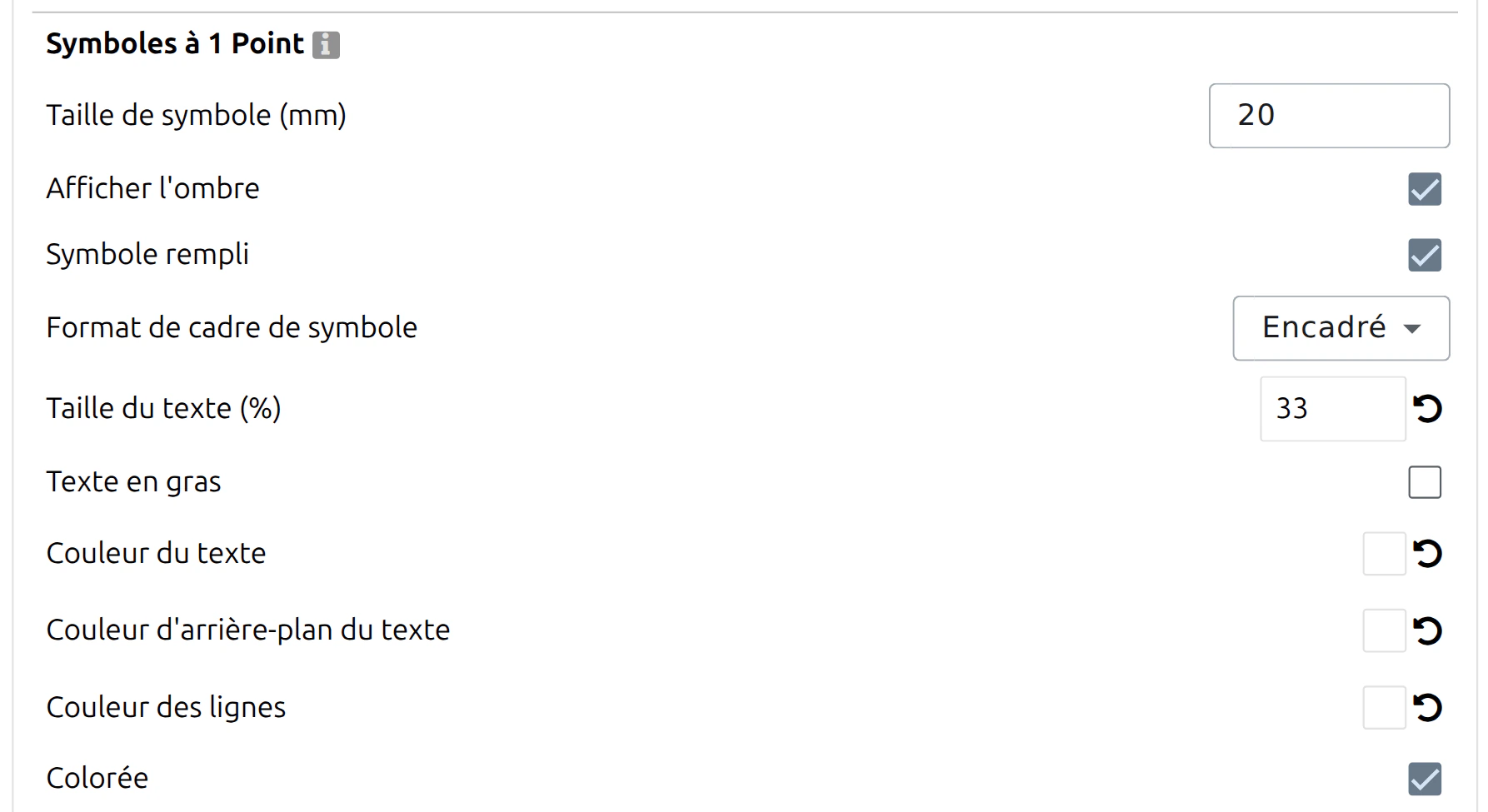

Paramètres pour les symboles à 1 point, tels que les unités, les installations et les équipements. Les autres paramètres de format de symbol.army sont décrits sous Format des symboles.

Taille et ombre

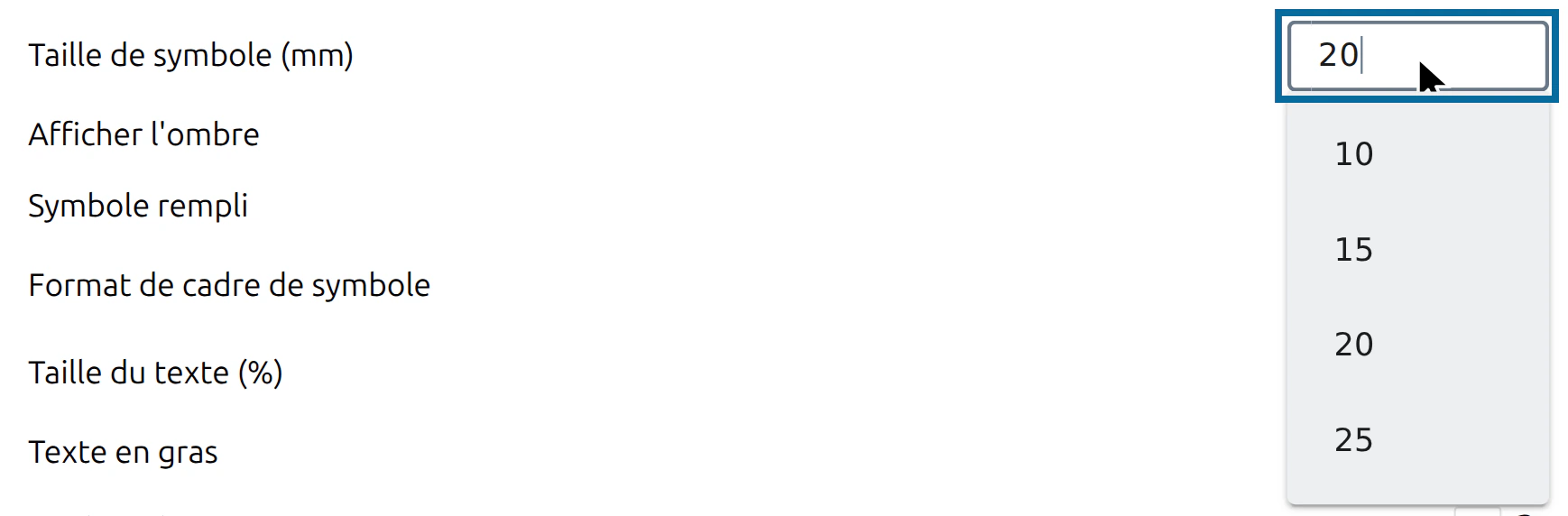

Taille du symbole — le champ Taille de symbole (mm) définit la hauteur du cadre de base du symbole, en millimètres. Choisissez 10, 15, 20 ou 25 mm, ou saisissez une valeur de 0,1 à 99 mm. La valeur par défaut est 20 mm.

La taille de symbole définit la taille d’affichage du symbole dans la fenêtre principale (dans l’affichage Images vectorielles (SVG)). La taille d’une image téléchargée se règle séparément sous Format d’exportation.

Afficher l’ombre — si la case Afficher l’ombre est cochée, le cadre de base du symbole projette une ombre. Par défaut : activé.

Ombre	Sans ombre

Cadre et remplissage

Symbole rempli — si la case Symbole rempli est cochée, le cadre de base du symbole est rempli. Par défaut : activé. Avec Colorée activé, le remplissage prend la couleur de l’affiliation :

Avec Colorée désactivé, le remplissage est blanc. Sans Symbole rempli, le cadre reste vide.

Symbole rempli	Symbole non rempli

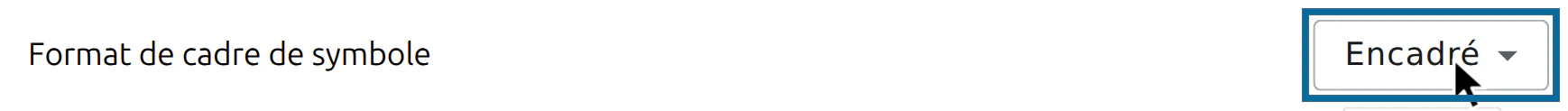

Format de cadre optionnel — certains symboles peuvent être dessinés avec ou sans cadre — principalement les équipements. La bibliothèque de symboles définit pour chaque symbole si son cadre est fixe ou optionnel. Pour Format de cadre de symbole, choisissez Encadré (par défaut) ou Sans cadre : Sans cadre n’affecte que les symboles dotés d’un cadre optionnel ; tous les autres symboles conservent leur cadre d’affiliation.

Encadré	Sans cadre

Texte des modificateurs

Taille du texte des modificateurs — vous pouvez ici modifier la taille du texte des modificateurs autour du symbole. Le champ Taille du texte (%) correspond à un % de la hauteur du symbole de base, de 1 % à 99 %. La valeur par défaut est 33 %.

Taille 33 %	Taille 60 %

Texte des modificateurs en gras — si la case Texte en gras est cochée, les textes des modificateurs sont affichés en gras. Par défaut : désactivé.

Normal	Gras

Couleur du texte définit la couleur des textes des modificateurs. Par défaut, la couleur est choisie automatiquement.

Standard	Texte bleu

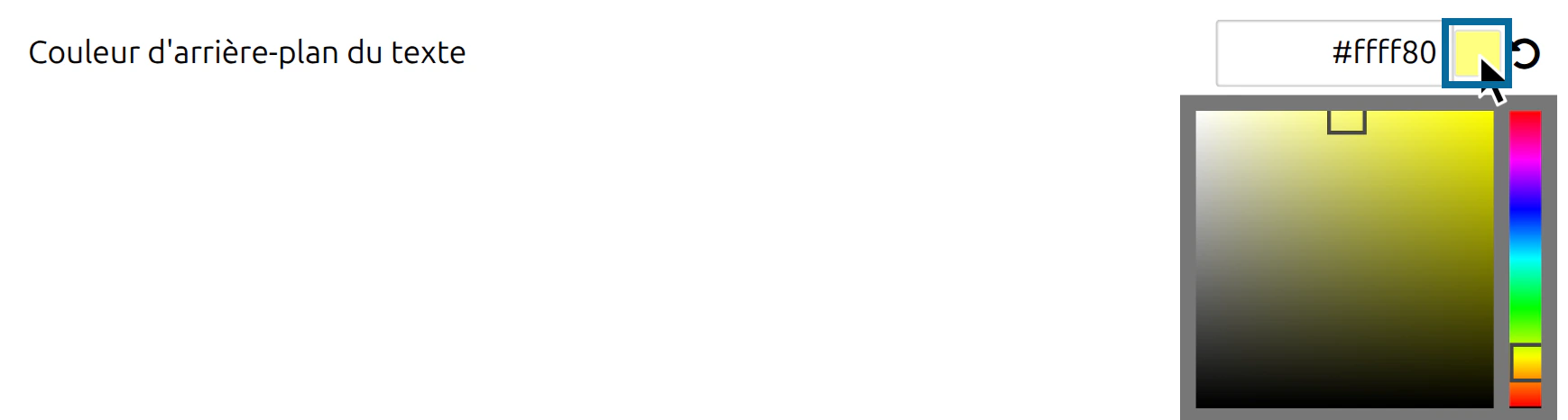

Couleur d’arrière-plan du texte définit une couleur d’arrière-plan derrière les textes des modificateurs, afin qu’ils restent lisibles sur d’autres graphiques. Par défaut, la couleur est choisie automatiquement.

Couleurs

Couleur des lignes définit la couleur des lignes du symbole. Par défaut, la couleur est choisie automatiquement.

Standard	Lignes rouges

Coloré — la case Colorée détermine si le symbole est affiché en couleur ou en noir et blanc. En noir et blanc, les lignes et les textes sont noirs et le remplissage est blanc. Par défaut : activé.

Standard	Non coloré
